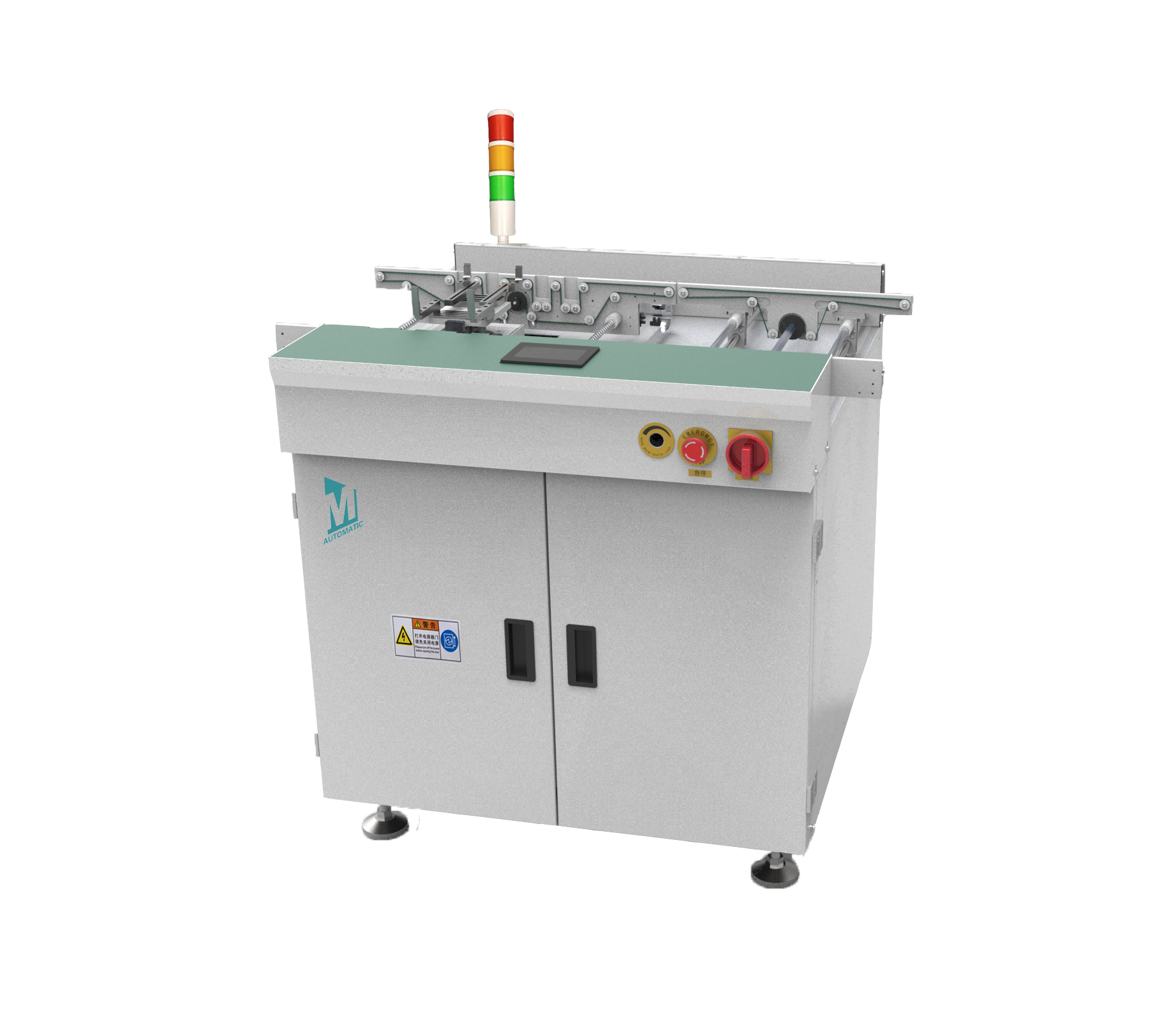

平移机

设备说明：

该设备用于SMT生产线两机之间轨道的错位平移，如单、双轨设备的连接、线体的串联错位等。。

动作流程：平移机上无产品，给前位机一个要板信号——对产品进行接收平移到位后，等待后位机要板信号——后位机要板，将产品输送至后位机。

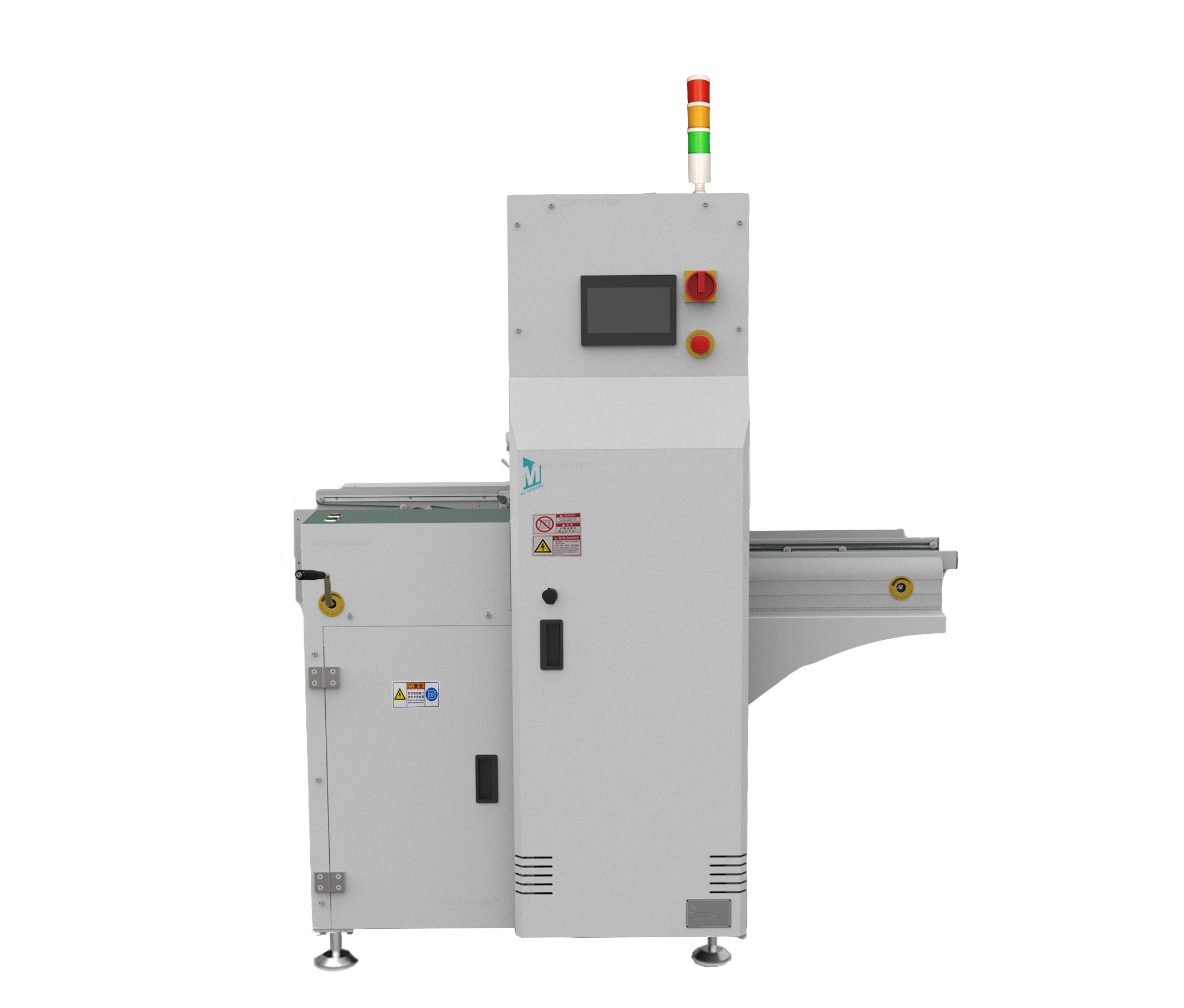

设备说明：

该设备主要用于PCB板自动上板，按设定的程序将逐层把料框中的PCB板输送到下一台设备的轨道中。

动作流程：PCB板装入料框后，放置到上板机的下层轨道，设备识别到料框后自动输送至上板工作位→推杆将逐层把料框中的PCB板输送到下一台设备的轨道中→料框内的PCB板生产完之后自动升至设备上层，并提示报警加装料框；操作人员再将装满PCB板的料框放置下层，设备自动将料框一道上板工作位进行上料动作。

>详情

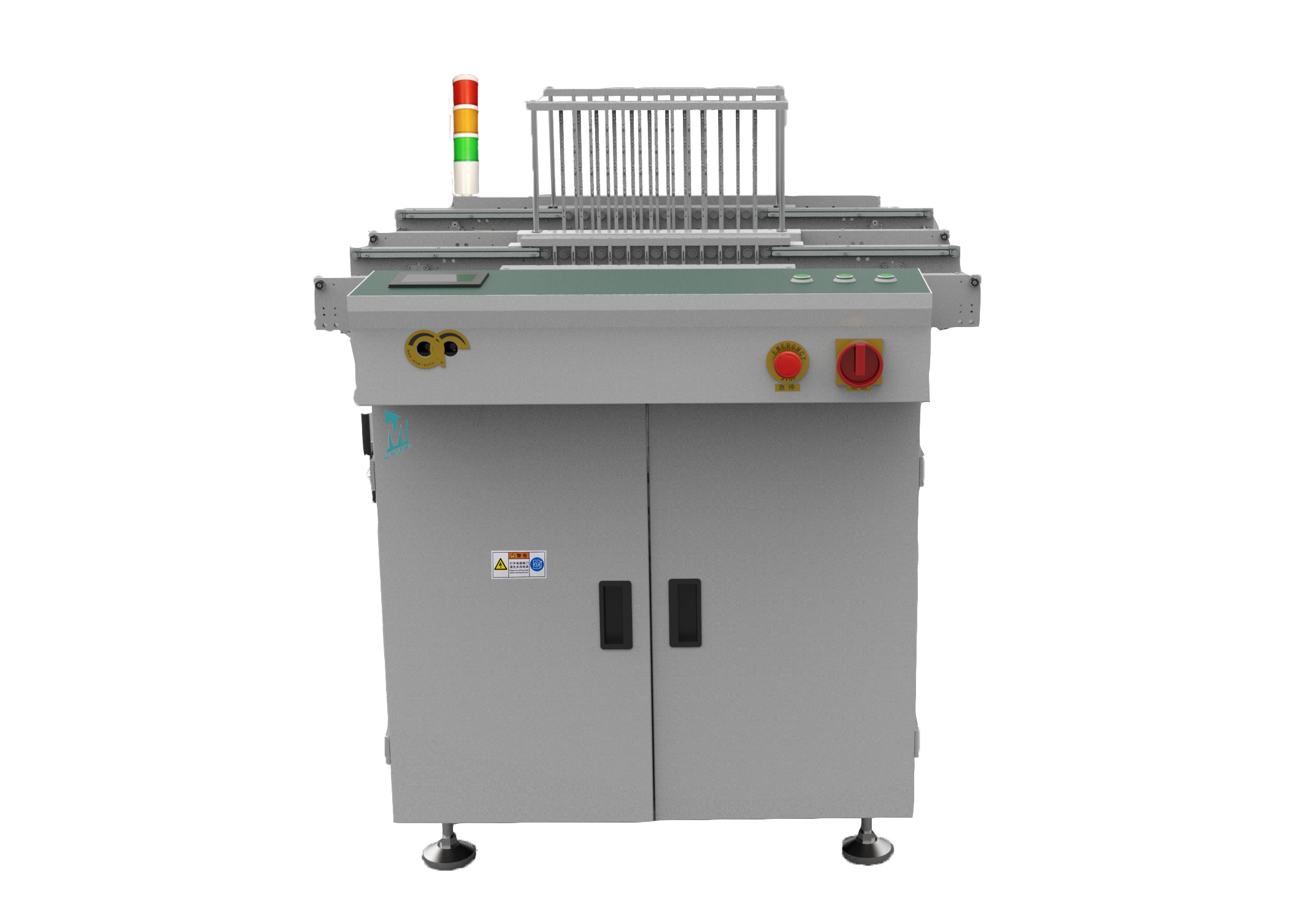

单轨缓存机

设备说明：

该设备用于SMT生产线PCB板缓存，（例如：SMT生产线上的AOI/SPI等检测设备后的NG筛选、缓存）
动作流程：缓存机入口轨道无产品，给前位机一个要板信号→NGOK缓存机接收产品，如果为NG品则缓存，OK品则直通输送至出口处等待后位机要板，NG品如需检查可通过程序将NG品从NG轨道输出，如果出口延伸轨道有板，则对OK板进行缓存，待出口轨道上无产品则按先进先出的原则出板→后位机要板将板输送至后位机。

>详情

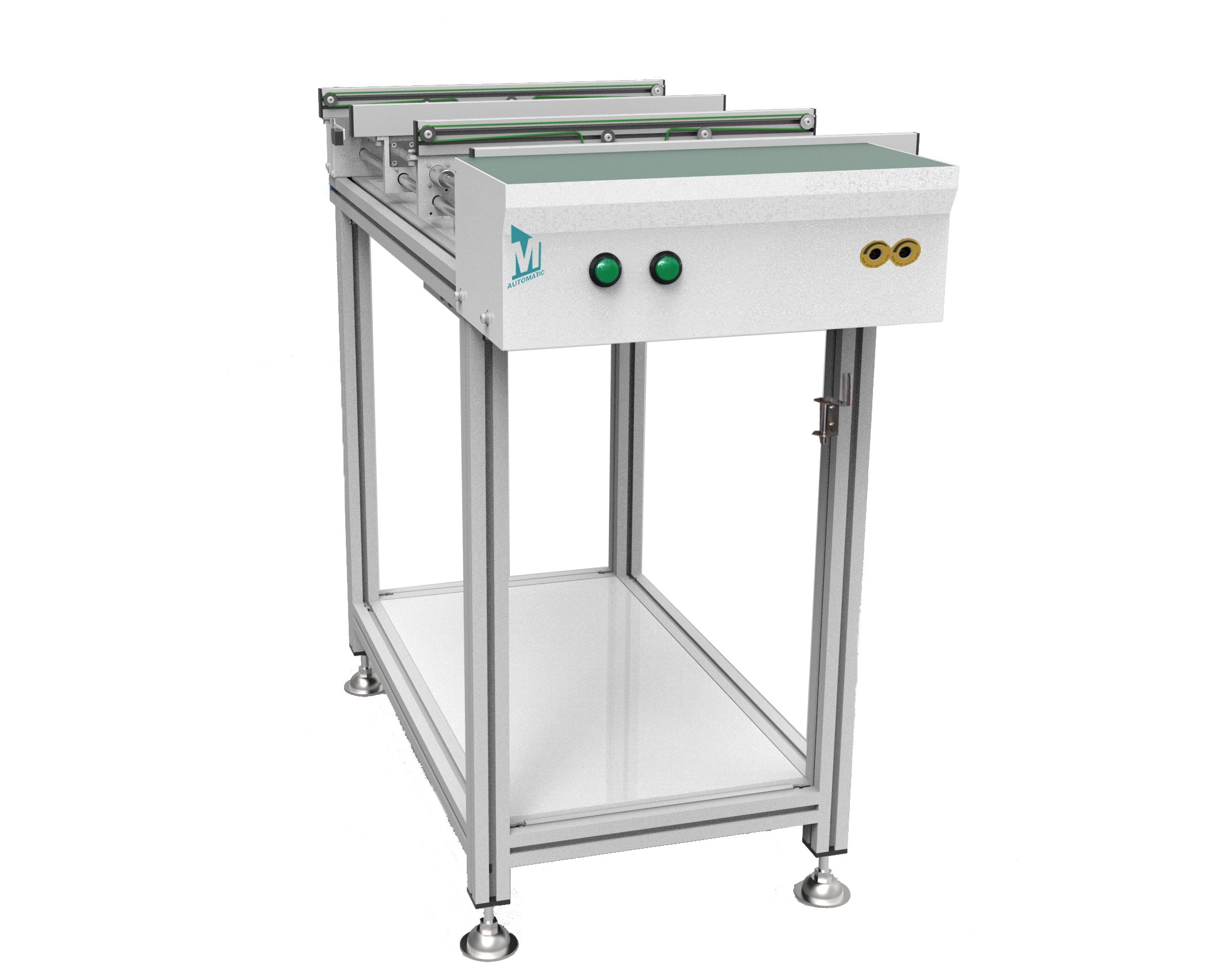

单轨接驳台

设备说明：

该设备用于与SMT生产线设备之间的连接，同时对PCB板进行散热，运载

动作流程：接驳台上无产品，给前位机一个要板信号——接收产品并输送缓存，等待后位机要板信号——接收到后位机要板信号后将产品输送至后位机；

>详情

双轨接驳台

设备说明：

该设备用于与SMT生产线或者组装线设备之间的连接，缓存、运载。
动作流程：
A.自动模式：接驳台上无产品，给前位机一个要板信号——接收产品并输送缓存，等待后位机要板信号——接收到后位机要板信号后将产品输送至后位机；
B.手动模式：接驳台上无产品，给前位机一个要板信号——接收产品并输送缓存，等待人工操作——人工操作完成，按下完成按钮,产品输送至接驳台出口处，等待后位机要板信号——接收到后位机要板信号后将产品输送至后位机。

>详情

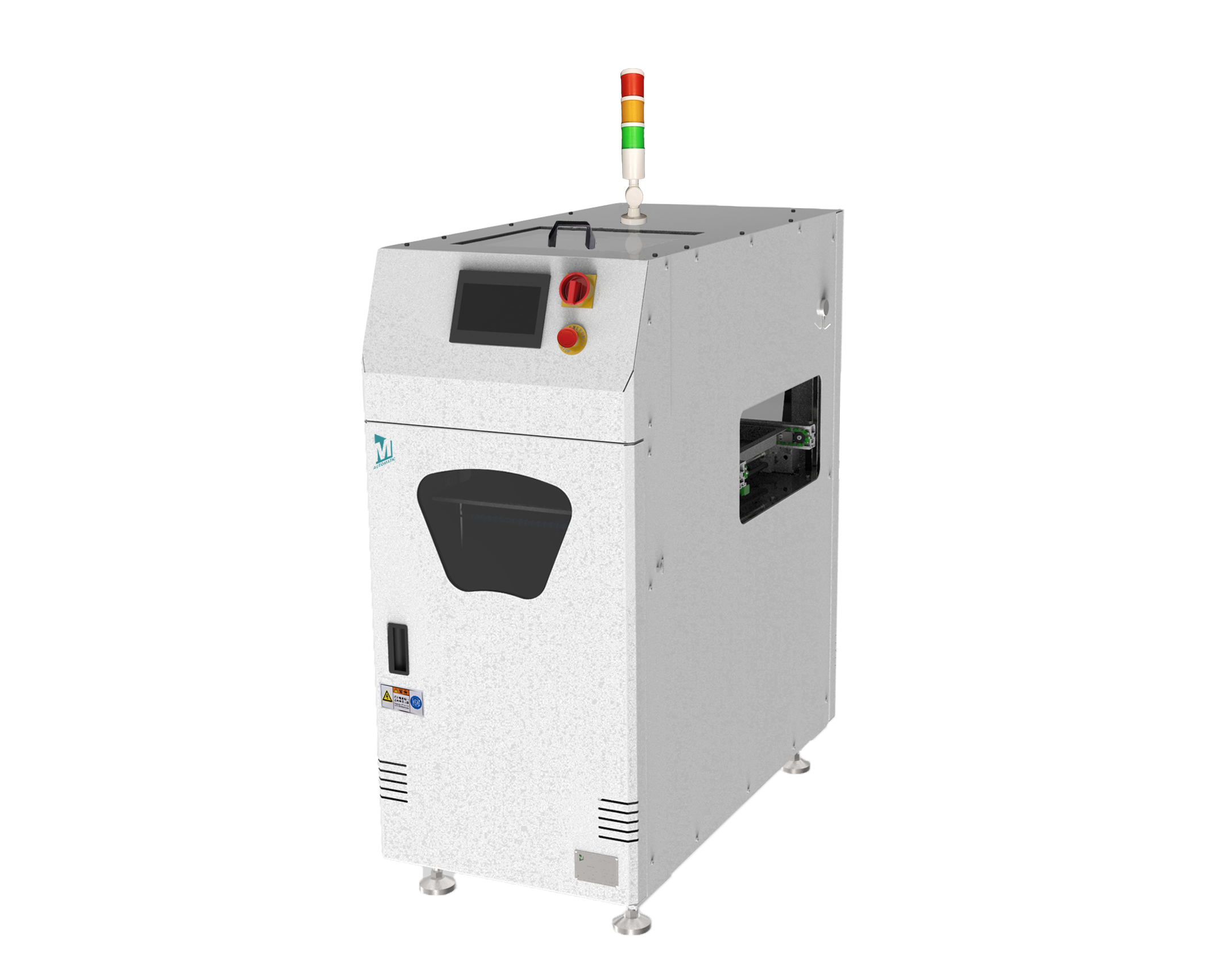

换边机

该设备用于与SMT生产线对PCB板的方向进行改变
动作流程：
换边机无产品→向前机发送要板信号→进板后流到旋转台位置→顶升旋转台将产品升起→后段轨道和旋转台自动调宽到设定宽度→旋转台旋转方向并将产品放入后段轨道并流入出板位等待→后机要板后向后输送

>详情

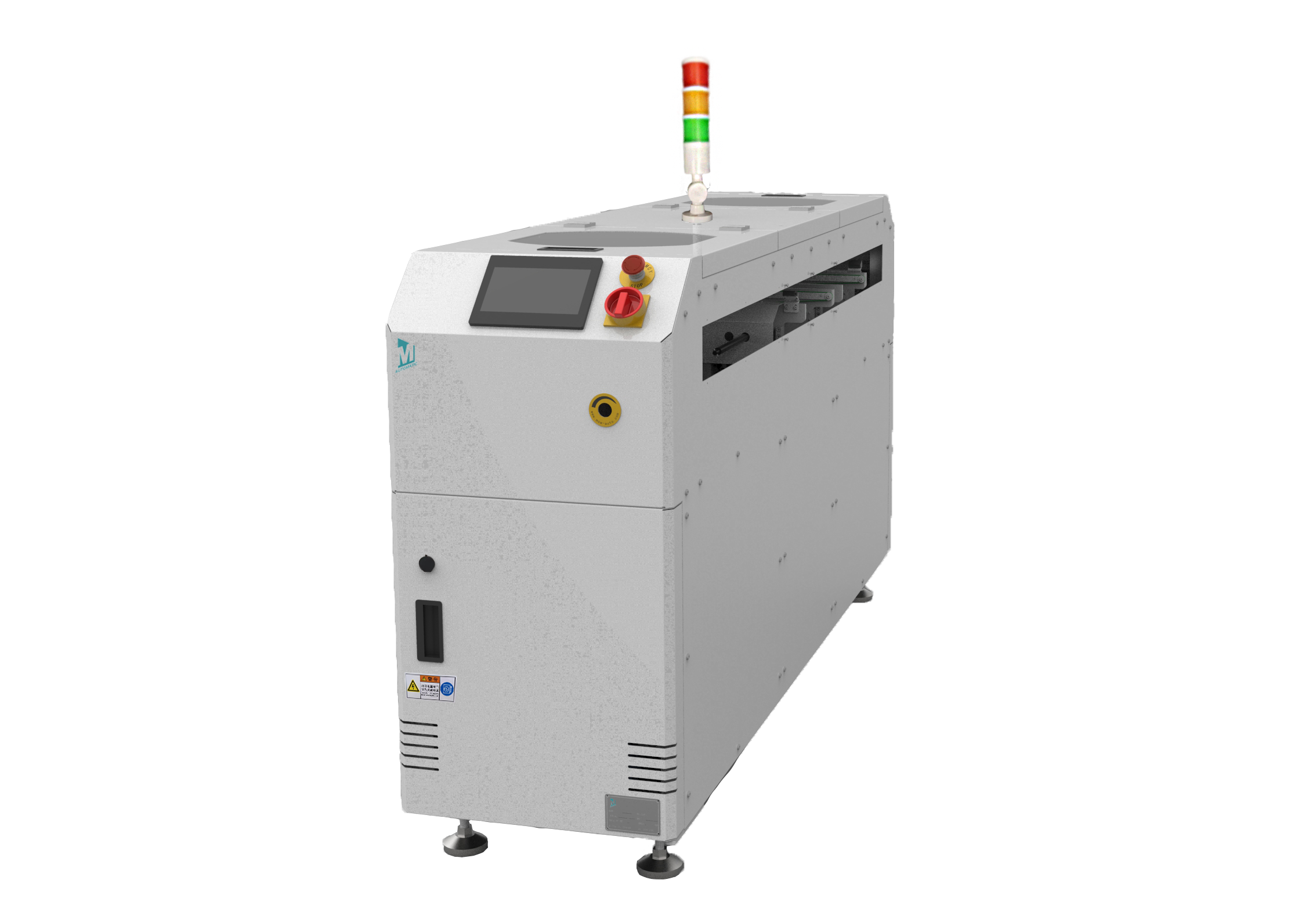

双轨缓存机

设备说明：

该设备用于SMT生产线PCB板缓存，（例如：SMT生产线上的AOI/SPI等检测设备后的NG筛选、缓存）

>详情

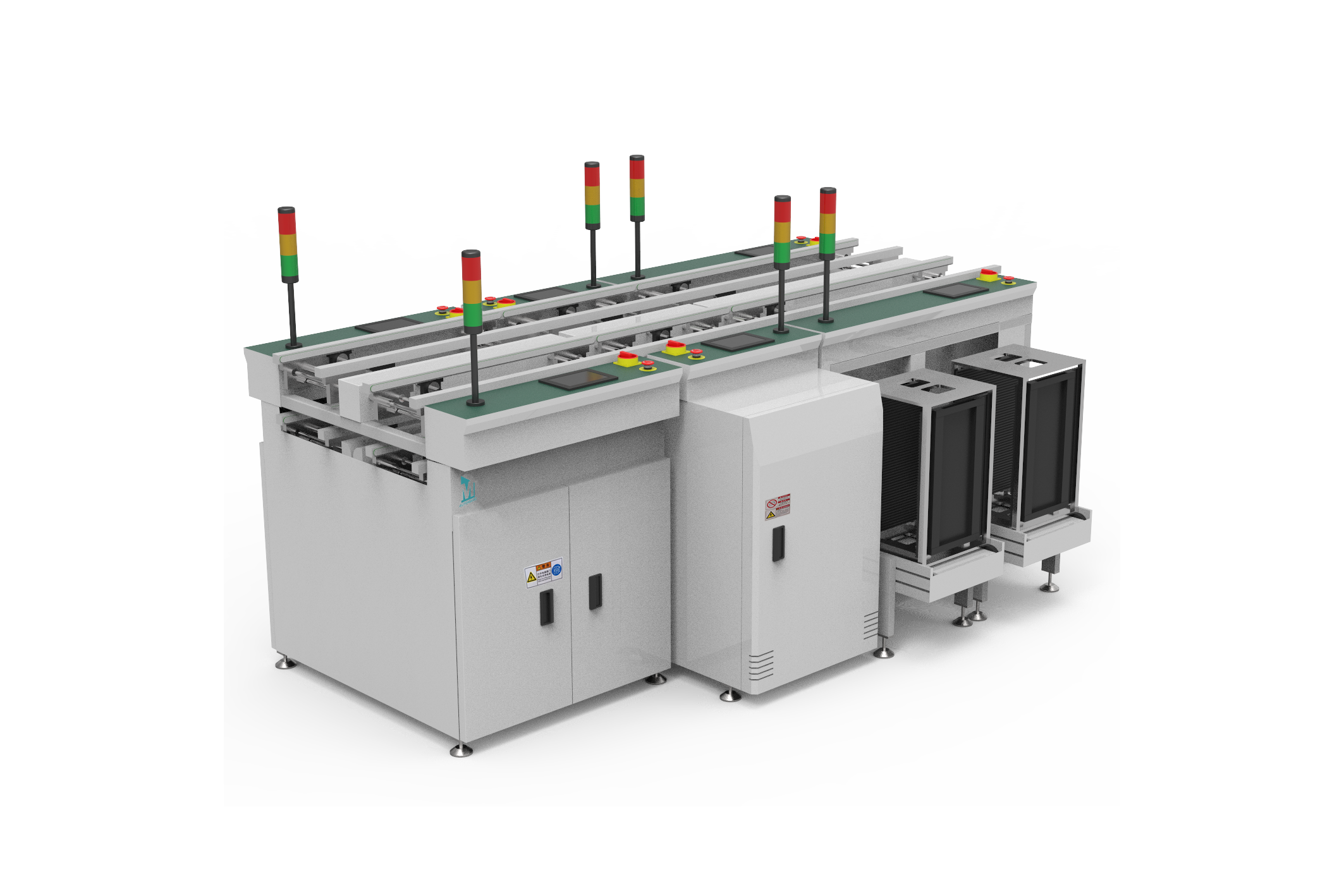

自动拆治具机

设备说明：

该设备主要用于拆除PCB板的过炉治具；此机台分为三段式，第一段拆分治具和PCB板，第二段运输治具和PCB板，第三段为治具回收

动作流程：第一段无产品给前机一个要板信号→治具带PCB板进入拆治具机下轨道，治具到位后自动定位夹紧，通过顶升吸盘装置将PCB板吸住并顶升至拆治具机上层轨道，PCB板顶升到位后上层轨道自动夹紧、顶升装置自动缩回；PCB板及治具分离后,上层轨道将PCB板和输送至出口处，治具通过拆治具机中段升降轨道将治具缓存进料

>详情

转角机

设备说明：

此设备用于生产线的转弯处或交叉点上改变PCB板的方向

动作流程：转角机无产品，转向平台转到入口并伸出平台→产品进入后平台收回并旋转至出口方向伸出→待后机要板时输送产品

>详情

真空吸板机

设备说明：

该设备用于SMT生产线PCB板的上板动作。由工作人员将PCB光板放入设备料仓，再由内部吸板机构将PCB板吸取放入轨道，输送至后段设备，完成上板动作。

动作流程：吸板机轨道上无产品→吸板机的吸料机构，移动到设备的物料放置区，将物料吸附放置到轨道上→轨道将板输送至出口处等待后位机要板→后位机要板，将板输送至后位机。

>详情

自动下板机

设备说明：

该设备主要用于SMT生产线PCB板的自动装框，按设定的程序将逐层或隔层的收入料框中。

动作流程：下板机前段轨道无产品时给前位机一个要板信号——接收产品，产品到位后通过电机带动拨片将产品推入料框中——推入完成料框自动下将一层，满料后将料框输送至下轨道，下轨道料框达到一定数量后则呼叫人工将产品取走——重新从上轨道接收空料框进行收板。

>详情

伸缩门输送机

设备说明：

该设备主要用于自动化整线内，在某工段需要为线体预留通道处，可为线体预留800mm通道（可定制长度）

动作流程：伸缩机上无产品，给前位机一个要板信号→接收产品缓存，等待后位机要板信号→接收到后位机要板信号后伸缩部分伸出并将产品输送至后位机；

>详情

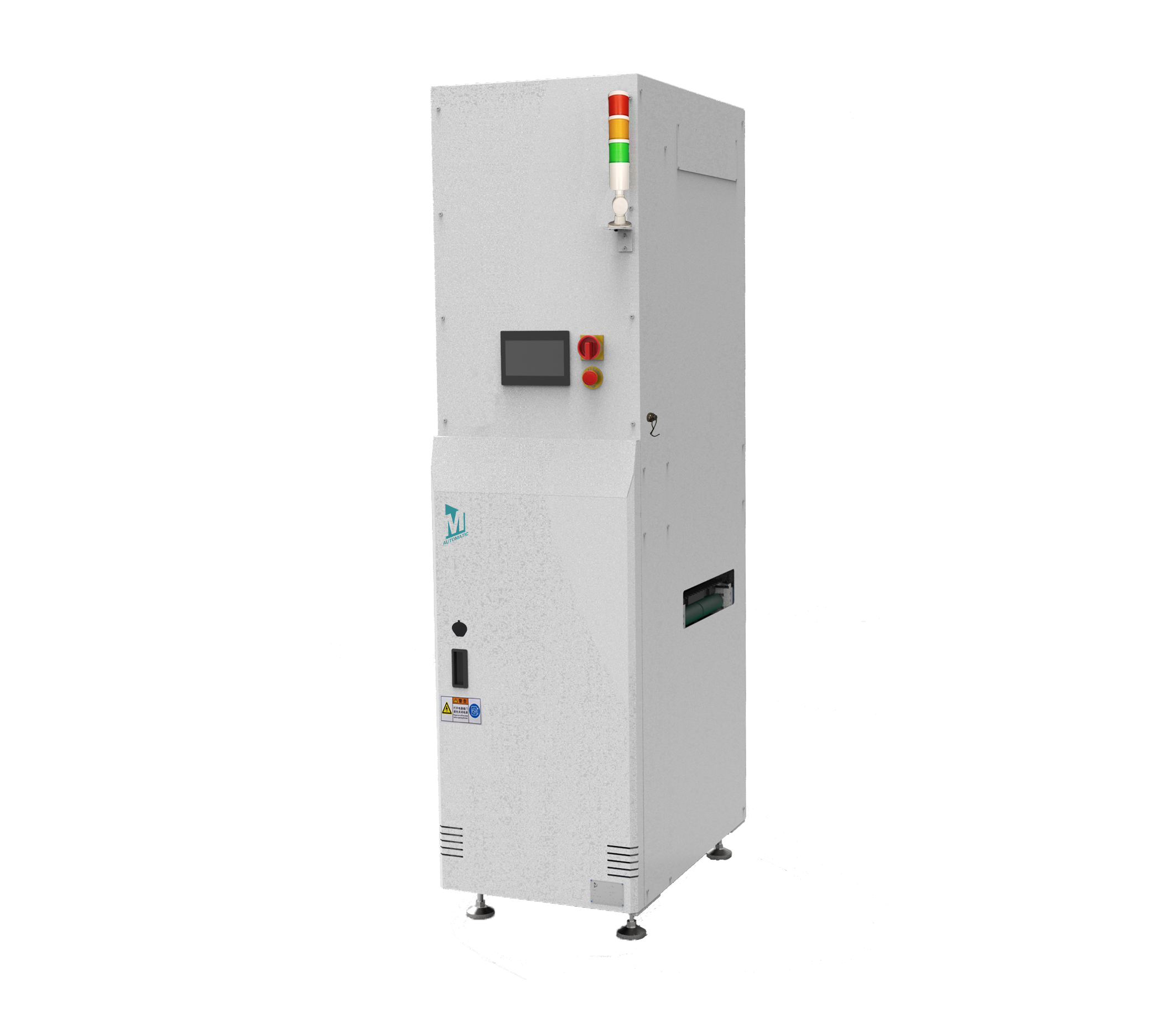

升降机

设备说明：

该设备主要用于产品或治具的升降输送，通过前后的提升机与提升机中间设备的上层或下层轨道，来实现治具的自动返还或产品输送，与晾干架配备可实现产品的自动升降缓存晾干。

动作流程：提升无产品给前位机一个要板信号——接收产品并将其提升输送，到位后等待后位机要板信号——后位机要板将产品输送至后位机。

>详情

筛选机

设备说明：

该设备用于SMT生产线PCB板缓存，（例如：SMT生产线上的AOI/SPI等检测设备后的NG筛选、缓存）

动作流程：筛选机上无产品，给前位机一个要板信号→筛选机接收产品，如果为NG品则缓存，OK品则直通输送至出口处等待后位机要板→后位机要板将板输送至后位机。
